Dometic Heki 1 Ersatzglas, ohne oder mit Griffen

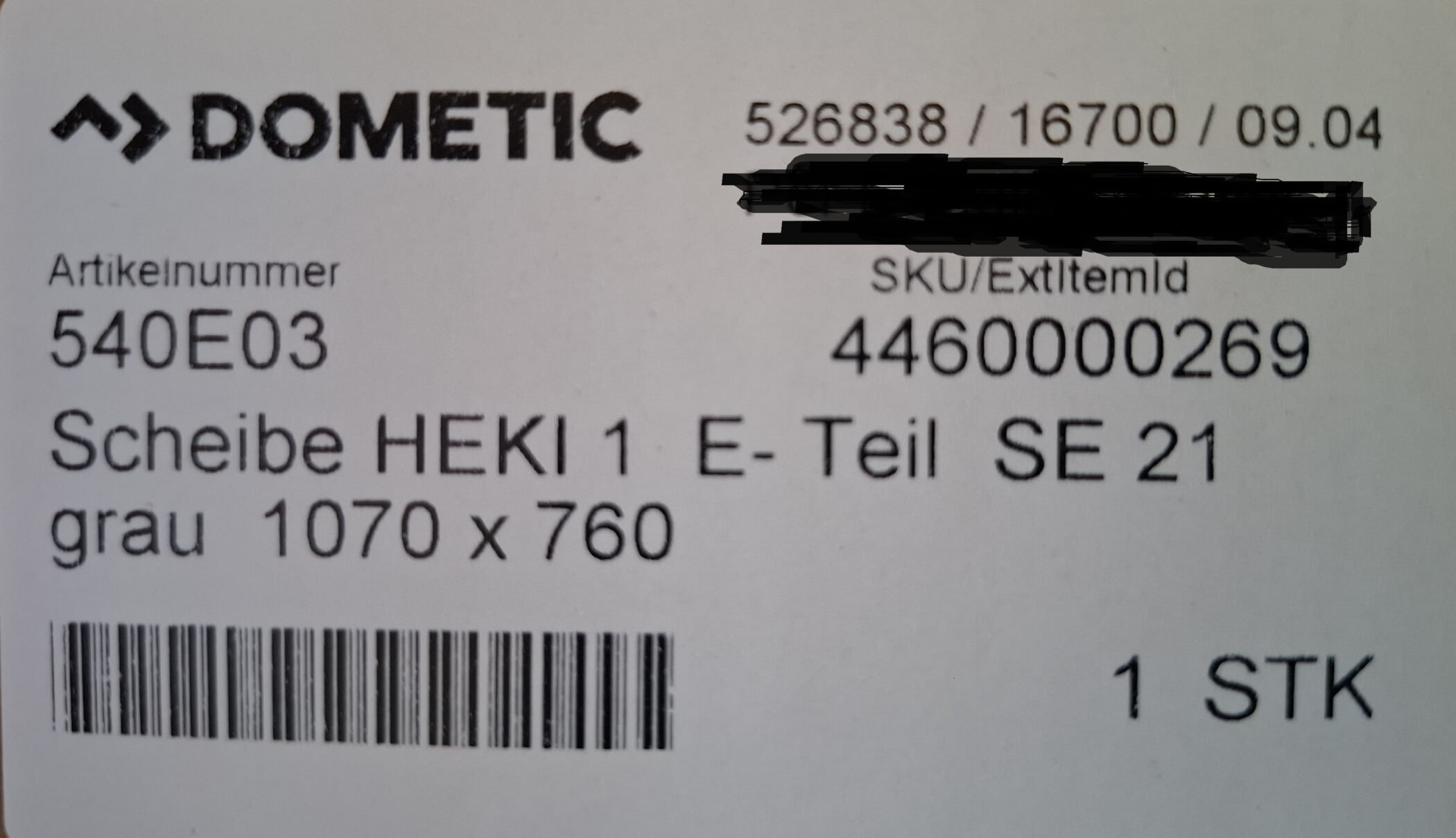

Heki 1 Ersatzglas ohne oder mit Griffen: 540E03 und 540E11

In der Dometic-Seitz-Ersatzteilliste für das Heki 1 sind Glas und Griffe getrennte Positionen:

Teil	Seitz-Ersatzteil-Nr.

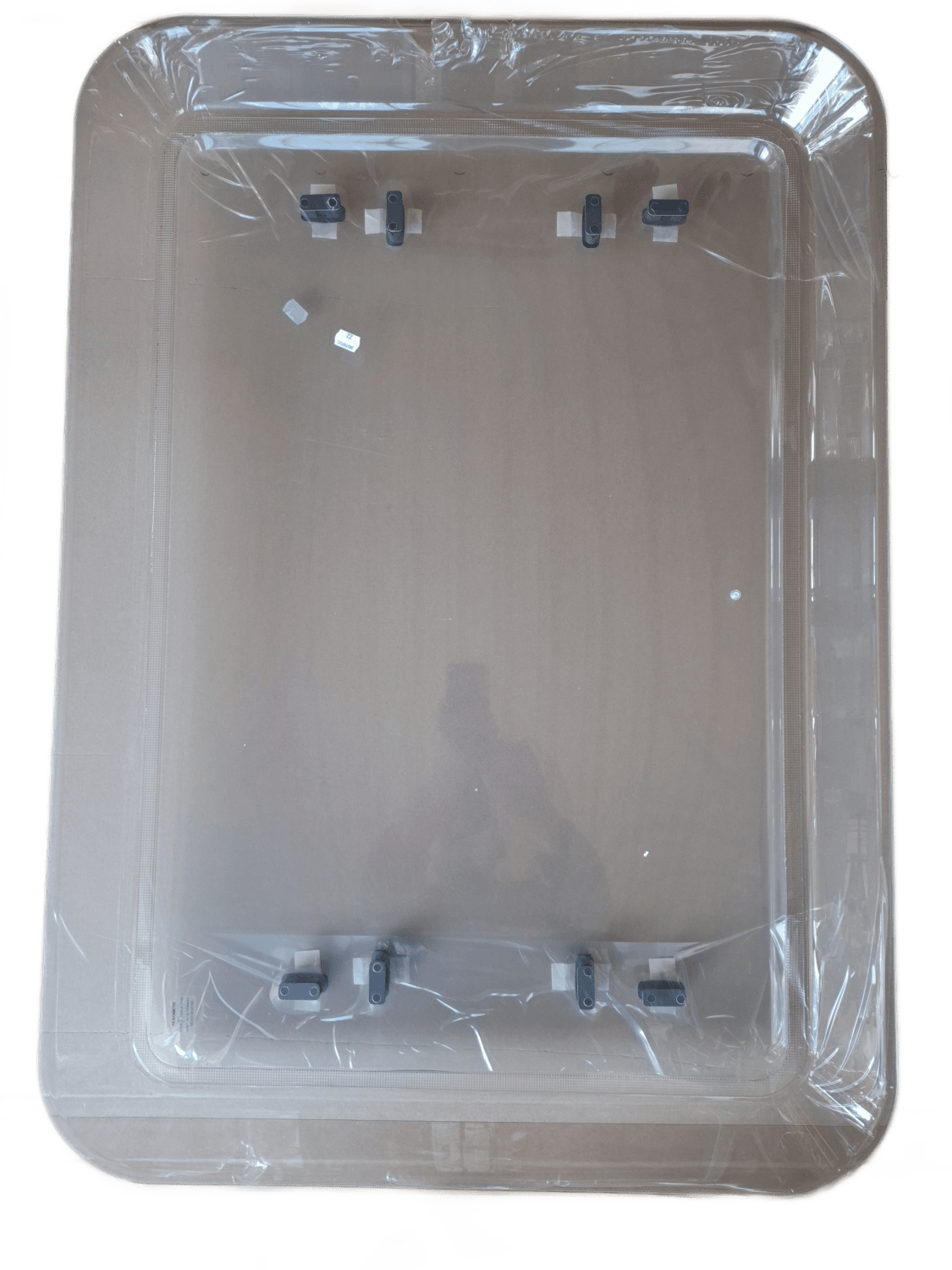

Glas (Acrylkuppel)	540E03 – Variante „ohne Griffe“
Glas mit Griff und Klappgestänge (Satz)	540E11 – Variante „mit Griffen“
Griff mit Klappgestänge	540E04
Glasrahmen ohne Anbauteile	540E02
Scharnierschiene oben inkl. Montageteile	540E13
Dichtgummi ohne Zwangsentlüftung, 5 m	540E12
Dichtgummi mit Zwangsentlüftung, 5 m	540E07
Einlaufkeil / Gummipuffer inkl. Montageteile	540E14

Welche Variante Sie wählen, hängt von Ihren Griffen ab. Sind Griffe und Klappgestänge an Ihrer alten Kuppel noch in Ordnung und wollen Sie sie übernehmen, reicht das Glas ohne Griffe (540E03). Sind die Griffe beschädigt oder möchten Sie sie gleich mit erneuern, nehmen Sie die Variante mit Griffen (540E11). Wenn Sie unsicher sind, fragen Sie uns vor der Bestellung.

Heki 1 Maße

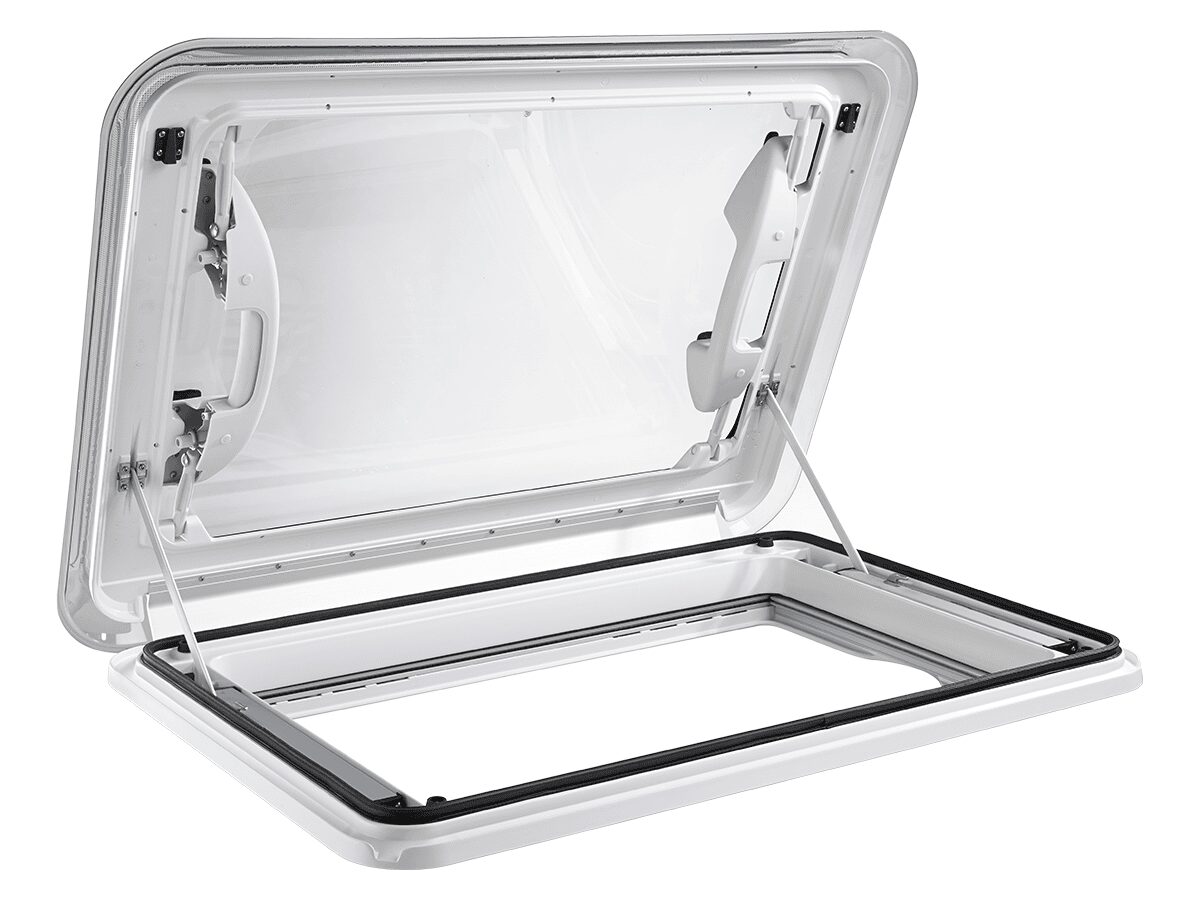

Das Heki 1 ist das große Hebe-Kipp-Dach von Seitz. Diese Maße helfen beim Abgleich:

Maß	Heki 1
Dachausschnitt	960 × 655 mm, Eckradius 50 mm
Außenrahmen	1075 × 760 mm
Abdeckrahmen innen	1000 × 700 mm
Durchstieg	ca. 790 × 510 mm
Öffnung	per Kurbel bis 70°, Kuppel hochstellen oder kippen
Gewicht komplett	ca. 22 kg
Dachstärke	27 mm ab Werk, 28–50 mm durch Beschnitt des Innenrahmens, 51–60 mm zusätzlich mit Distanzleisten

Dometic Ersatzteile für das Heki 1

Für bestehende Dachhauben sind Ersatzteile der übliche Weg. Neben dem Glas lohnt bei einem Glastausch oft auch ein Blick auf die Dichtung: Das Dometic Dichtgummi 540E12 für Heki 1, 3 und 4 führen wir ebenfalls. Weitere Hauben und Gläser finden Sie unter Ersatz-Dachhauben.

Glas tauschen oder ein neues Dachfenster?

Ist nur die Kuppel gerissen, ist das Ersatzglas die kleinere Lösung: Außenrahmen, Innenrahmen und Kurbel bleiben im Dach. Ist der Rahmen selbst beschädigt, kommt ein neues Dachfenster infrage. Das Dometic Heki 3 Plus und das Heki 2 haben ebenfalls einen Ausschnitt von 960 × 655 mm, aber zum Teil andere Eckradien (Heki 1: 50 mm, Heki 3 Plus: 65 mm) und eigene Montagesätze. Prüfen Sie das vor dem Wechsel.

Das Glas wird am Glasrahmen und an der Scharnierschiene befestigt. Arbeiten Sie zu zweit, denn die Kuppel ist groß und unhandlich. Einbau in unserer Werkstatt in Buchen (Odenwald) möglich.

Technische Daten

Merkmal	Heki 1 Ersatzglas
Hersteller	Dometic (ehemals Seitz)
Seitz-Ersatzteil-Nr.	540E03 (ohne Griffe) oder 540E11 (mit Griffen, Satz)
Passend für	Dometic Seitz Heki 1 Dachhaube
Material	doppelte Acrylkuppel
Griffe	540E03: nicht enthalten · 540E11: Griff mit Klappgestänge enthalten
Rahmen, Dichtung	nicht enthalten

Lieferumfang

• 1 × Ersatzglas Heki 1 (Acrylkuppel) in der gewählten Variante: ohne Griffe (540E03) oder mit Griff und Klappgestänge (540E11)

Nicht enthalten: Glasrahmen, Scharnierschiene, Dichtgummi, Montagematerial; bei 540E03 außerdem Griffe und Klappgestänge.

Häufige Fragen

Sind beim Heki 1 Ersatzglas Griffe dabei?

Das hängt von der Variante ab. Ohne Griffe (540E03) ist laut Dometic-Seitz-Ersatzteilliste das reine Glas. Mit Griffen (540E11) bekommen Sie den Satz aus Glas, Griff und Klappgestänge.

Welche Maße hat das Heki 1?

Der Dachausschnitt misst 960 × 655 mm, der Außenrahmen 1075 × 760 mm, der Abdeckrahmen innen 1000 × 700 mm.

Passt das Glas auch auf ein Heki 2 oder Heki 3?

Die Ersatzteillisten führen 540E03 nur für das Heki 1. Für das Heki 2 und das Heki 3 gibt es eigene Ersatzgläser.

Kann ich das Glas selbst wechseln?

Mit handwerklicher Erfahrung und einer zweiten Person ist das machbar. Alternativ übernimmt das unsere Werkstatt in Buchen.

Welche Heki 1 Ersatzteile brauche ich außerdem?

Das hängt vom Schaden ab. In der Dometic-Seitz-Ersatzteilliste finden Sie unter anderem die Griffe (540E04), der Dichtgummi (540E12 bzw. 540E07 mit Zwangsentlüftung) oder die Scharnierschiene (540E13). Geben Sie bei Bestellungen laut Dometic Benennung, Farbe und Anzahl an.
